[모델링] 내가 보기 위해 정리한 PK, FK, ERD 읽기

학부 때 공부하긴 했지만 현업에서 생각보다 ERD를 접할일이 많이(?) 발생한다

• 새로운 기능이 배포되어 테이블이 새로 만들어졌을 때
• 데이터 구조가 변경될 때

그때마다 빠르게 이해하고 싶어 다시 한번 정리해보려고 한다.
(만약 내가 여러 서비스를 제공하는 기업에 입사하게 된다면(ex. 카카오) ERD를 보고 빠르게 데이터 구조를 파악할 필요성이 생길 것 같다.)
+ 코테문제 풀 때도 다음과 같이 테이블 정의를 명시해주는 곳이 있었어서 알아두면 200% 도움됨!!


---

1. 테이블 관계

ERD(entity relationship diagram)를 통해 확인 가능 / 개체들 관계를 보기위한 지도

• entity : 개체 (즉 테이블을 의미)
• attribute : 컬럼 정보를 의미 (컬럼 이름, 데이터의 타입)
  • PK(primary key) : 기본키, 주식별자
    • 테이블을 대표하는 키이기 때문에 한 엔티티 안에 PK는 하나
  • FK(foreign key) : 외래키, 외부 식별자
    • 두가지 엔티티 사이의 관계를 정의할 때 사용
• 관계 (화살표로 표현)

  • 한 엔티티의 데이터가 어떤 엔티티와 연결되어있는지 관계를 보여줌
    • 두줄로 그어저 있는게 one
    • 삼발이가 many를 의미

ex) one - many : 왼쪽 엔티티가 one, 오른쪽 엔티티가 many라는 것을 의미

[참고]

알아두면 쓸데있는 데이터 모델링 (3) ER 모델의 구성 요소 - 엔티티, 속성, 관계



2. 관계형 데이터베이스의 키 (key)

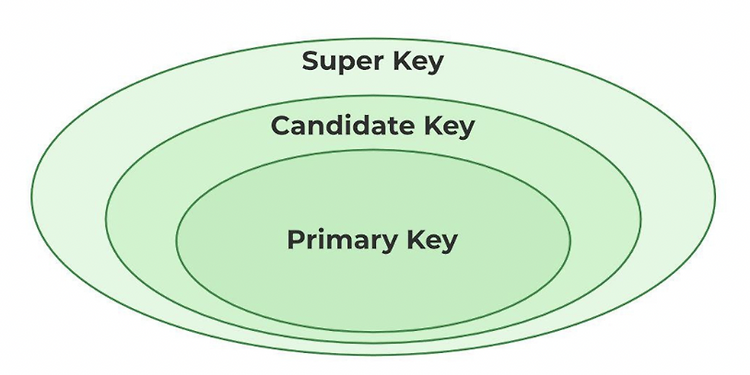

범위 : 슈퍼키 > 후보키 > 기본키

• 슈퍼키
  • 각 데이터를 유일하게 식별할 수 있는 속성의 집합
  • 주문번호/주문날짜/회원번호
    • 가능한 모든 속성 집합에서 데이터를 유일하게 식별할 수 있는 경우 (가장 큰 범위)
• 후보키
  • 각 데이터를 유일하게 식별할 수 있는 "최소한의" 속성 집합
  • 슈퍼키의 일보가 후보키가 됨 (주문번호 하나만으로도 데이터를 특정할 수 있음)
• 기본키(PK, 피키)
  • 후보키 중에 하나의 기본키를 선택
    • 복합 기본키 : 두개의 컬럼 조합이 기본키가 되는 경우 (ex. 주문 하나에 여러 상품을 주문한 경우)
    • 주문번호 x 상품코드 조합이 기본키가 된다. (단, 실무에서는 주문 상세 ID를 기본키로 빼서 사용하는 경우가 다수)
  • 값의 변동이 적은 것을 선택하는 것이 일반적 (ex. 주민등록번호는 개인을 특정할 수 있지만 변경 신청을해서 변경이 가능하다, 기본키로 선택이 어렵다)
  • 테이블을 만들 때 정의해줘야함(실체가 있음)

CREATE TABLE People (
	ID INT NOT NULL,
    LastName VARCHAR(255) NOT NULL,
    FirstName VARCHAR(255),
    Age INT,
    PRIMARY KEY(ID) --ID를 기본 키로 설정
);

• 대체키
  • 후보키 중 기본키가 되지 않은 키
• 외래키(FK)
  • 다른 테이블에 있는 기본 키를 참조해서 사용

속성 집합	슈퍼키 여부	후보키 여부
주문 번호	O	O
주문 날짜	X	X
회원 번호	X	X
(주문 번호, 주문 날짜)	O	X
(주문 번호, 회원 번호)	O	X
(주문 날짜, 회원 번호)	X	X
(주문 번호, 주문 날짜, 회원 번호)	O	X

ㄴ 주문 번호가 슈퍼키이기 때문에 주문 번호가 포함되어 있다면 무조건 슈퍼키


3. attribute 속 데이터 타입

• 숫자
  • 정수 : tinyint() < smallint() < mediumint() < int() < bigint()
    • 들어갈 수 있는 정수의 범위의 차이가 있음
  • 실수 : demical() < double() < float()
    • 오른쪽으로 갈 수록 덜 정밀하지만 속도가 빠름
• 문자 : varchar() -> various character의 약자 / char()
  • char()같은 경우는 글자수가 일정한 문자
• 날짜, 시간
  • date() : 날짜만 존재, 1000-01-01 ~ 9999-12-31
  • datetime() : 날짜+시간까지 존재, 1000-01-01 00:00:00.000000 ~ 9999-12-31 23:59:59.999999
  • timestamp() : kst/utc.. 등등, datetime() + timezone
    • 날짜가 varchar()로 되어있는 경우(12/8/1968) 날짜형이 아니라 텍스트 타입으로 정의되어 있는 것임
    • 해당 컬럼을 가지고 날짜 연산이 필요하다면 형변환 함수를 써주면 된다!



4. 테이블 정의 읽기

코테 문제에서 이렇게 테이블 정의를 명시해주는 경우가 있다.

예~시

studentsActivities 테이블의 PK(studentId, activity) / FK(studentId)
-> studentId, activity 조합이 기본키
-> 그 중 studentId는 students테이블의 기본키 id를 참조

[참고]

알아두면 쓸데있는 데이터 모델링 (4) ERD 읽어보기



이외)

알아두면 쓸데있는 데이터 모델링 (2) 여러 종류의 Key 이해하기 (feat. PK, FK의 정확한 의미)
