[태블로 신병 훈련소 20기] DAY7 도넛, 워터폴, 범프, 퍼널, 간트 차트

안녕하세요:)

오늘은 태블로의 다양한 차트를 만들어보려고 합니다.

도넛 차트, 워터폴 차트, 범프 차트, 퍼널 차트, 간트 차트 순서대로 정리하였으며 목차에서 필요하신 부분을 선택해서 봐주시면 될 것 같습니다!

---

DAY7 내용 정리에 앞서 알약 모양 유형과 대화형 필터에 대해 잘 작성되어 있는 블로그를 첨부합니다.

Tableau 리뷰 #28. 알약 모양 유형의 이해

Tableau 리뷰 #29. 대화형 필터

---

1️⃣ 도넛 차트

💡  도넛 차트를 만들때 기억해야 하는 것

   첫번째, 도넛 차트는 두단계의 스텝으로 만들어진다.

      1. 파이 차트 만들기   2. 파이 차트 안에 도넛 구멍을 만들어주기 위해 임의의 축 만들어주기

   두번째, 도넛 차트를 만들 때는 꼭 레이블 사용하기



Q. 2016년 부터 2019년까지 연도별 슈퍼스토어의 고객세그먼트 별 매출 비중



1) 파이차트 생성

세그먼트, 매출, 주문 날짜를 command키로 선택해서 표현방식의 [파이 차트]를 생성해줍니다.

세그먼트와 매출 합계를 꼭 레이블로 생성해줍니다.

(만약 여기서 원의 크기가 마크에 생성되어 있다면 마크에서 제외해주세요! 나중에 크기를 변경할 때, 잘 되지 않는 원인이 됩니다..)

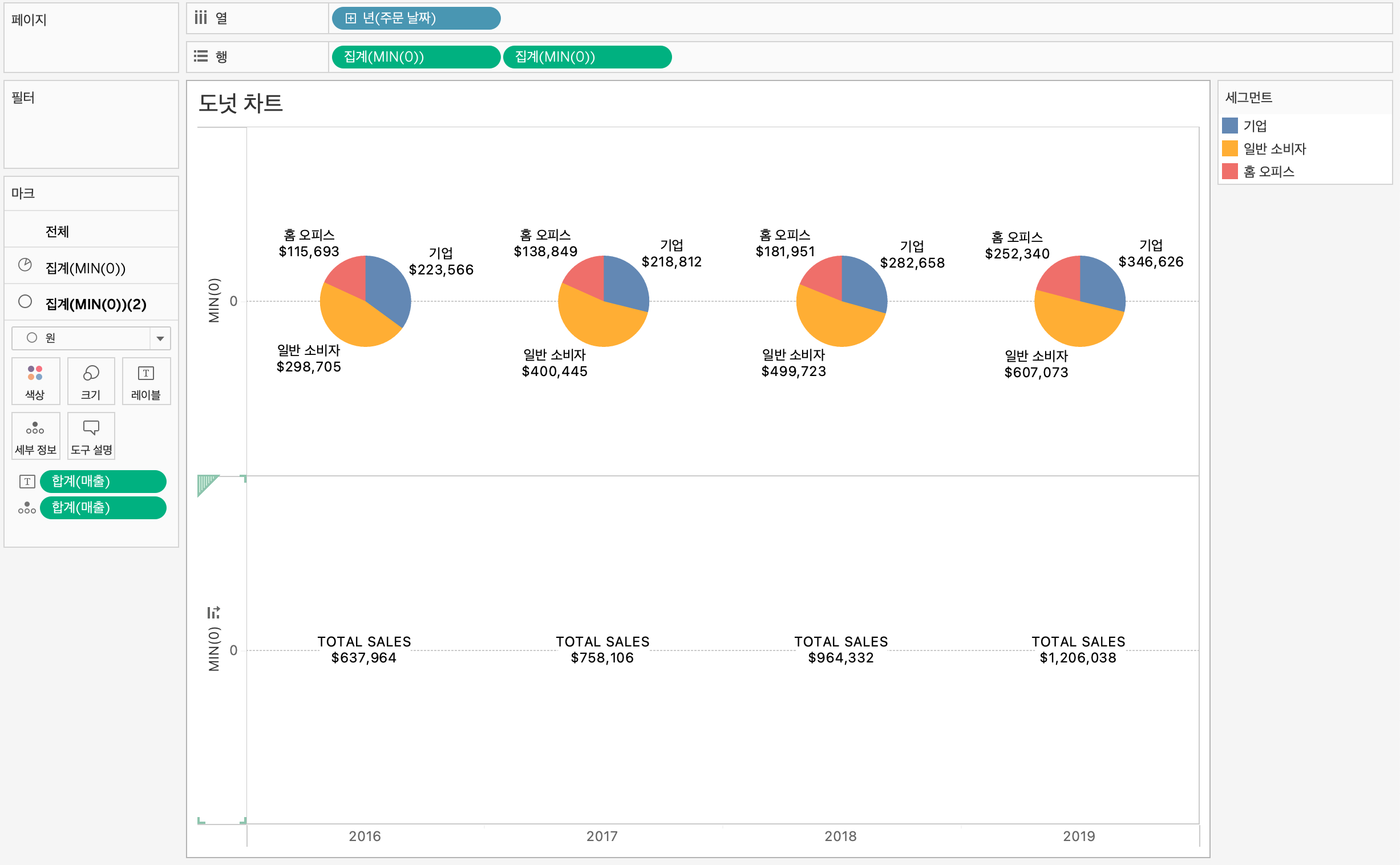

2) 임의의 축 생성

행 선반에 MIN(0)을 입력하여 임의의 축을 생성해줍니다.

command키를 누른채로 클릭하여 하나더! 복사해줍니다.

-> 이 축은 파이차트와 합칠 원을 위한 축이 됩니다.



마크 타입을 원으로 바꾸고, 색상에서 세그먼트를 빼고 흰색으로 지정해줍니다.

세부 정보에 있는 매출을 레이블로 이동시킵니다.

(레이블 편집을 누르면 서식 설정에서 원의 가운데로 설정할 수 있으며, 레이플 편집을 통해서 TOTAL SALES라는 정보를 추가적으로 넣어줄 수 있습니다.)

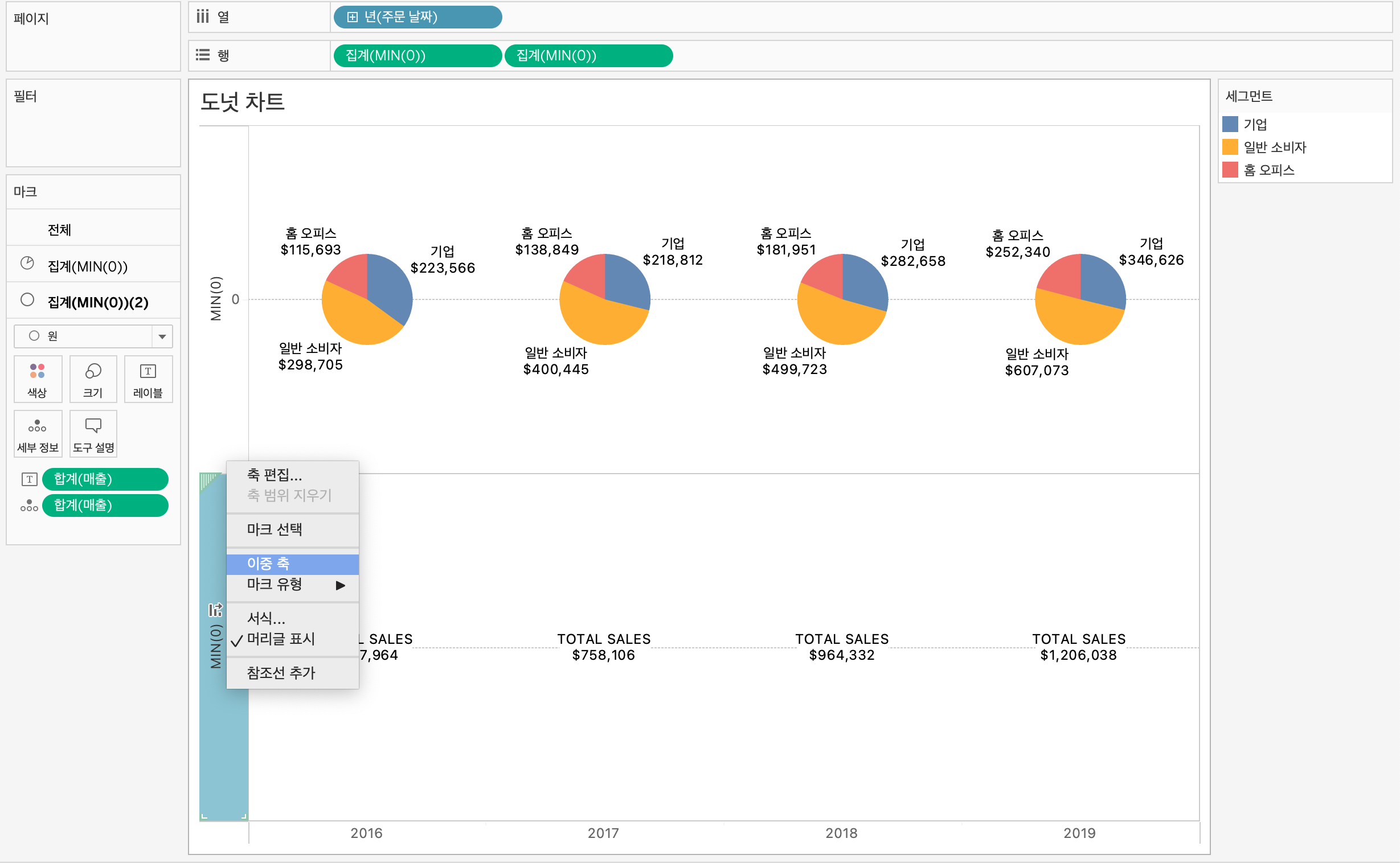

3) 이중축, 축동기화 설정



4) 각각 원의 크기 조절

---

2️⃣ 워터폴 차트

워터폴 차트는 각 제품이나 연도, 단계와 같은 카테고리에 따라 누적 값과 기여도를 동시에 볼 수 있습니다.



Q. 2019년도에 미술용품 카테고리의 월별 수익을 워터폴 차트 형태로 살펴보자



1) 차트 생성 후 누계선택



2) Gantt 차트로 변경

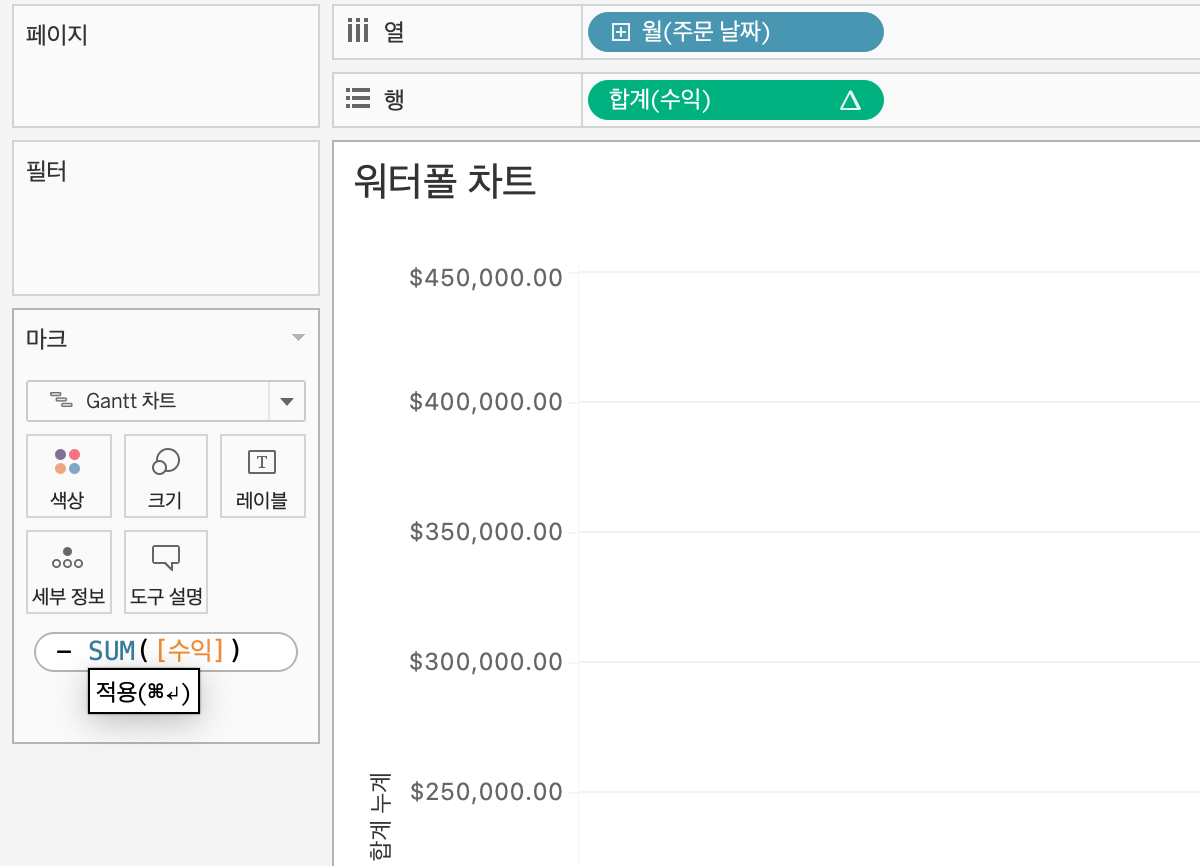

3) 마크의 크기를 합계(수익)으로 변경 후, 워터풀 차트의 크기가 아래쪽으로 나오도록 합계(수익) 더블클릭, 수식 앞에 "-" 입력





- 아래쪽으로 잘 표시된 차트



4) 총합계 표시



5) "미술용품" 카테고리 추가

---

3️⃣ 범프 차트

범프 차트는 시간에 따른 '순위' 변동을 나타낼 때 효과적인 차트입니다.



💡  범프 차트를 만들때 기억해야 하는 것

   첫번째, 범프 차트는 두단계의 스텝으로 만들어진다.

      1. 순위를 라인 차트로 표현   2. 순위를 원 마크 타입으로 표현 후 이중축으로 합치기

   두번째, 순위를 표현할 때에는 퀵테이블(순위) + 다음으로 계산하기(차원)을 사용한다.

   세번째, 순위는 1위부터 보기 위해 y축을 반전해준다



Q. 분기별 판매 상품 순위 변동을 차트 형태로 살펴보자.

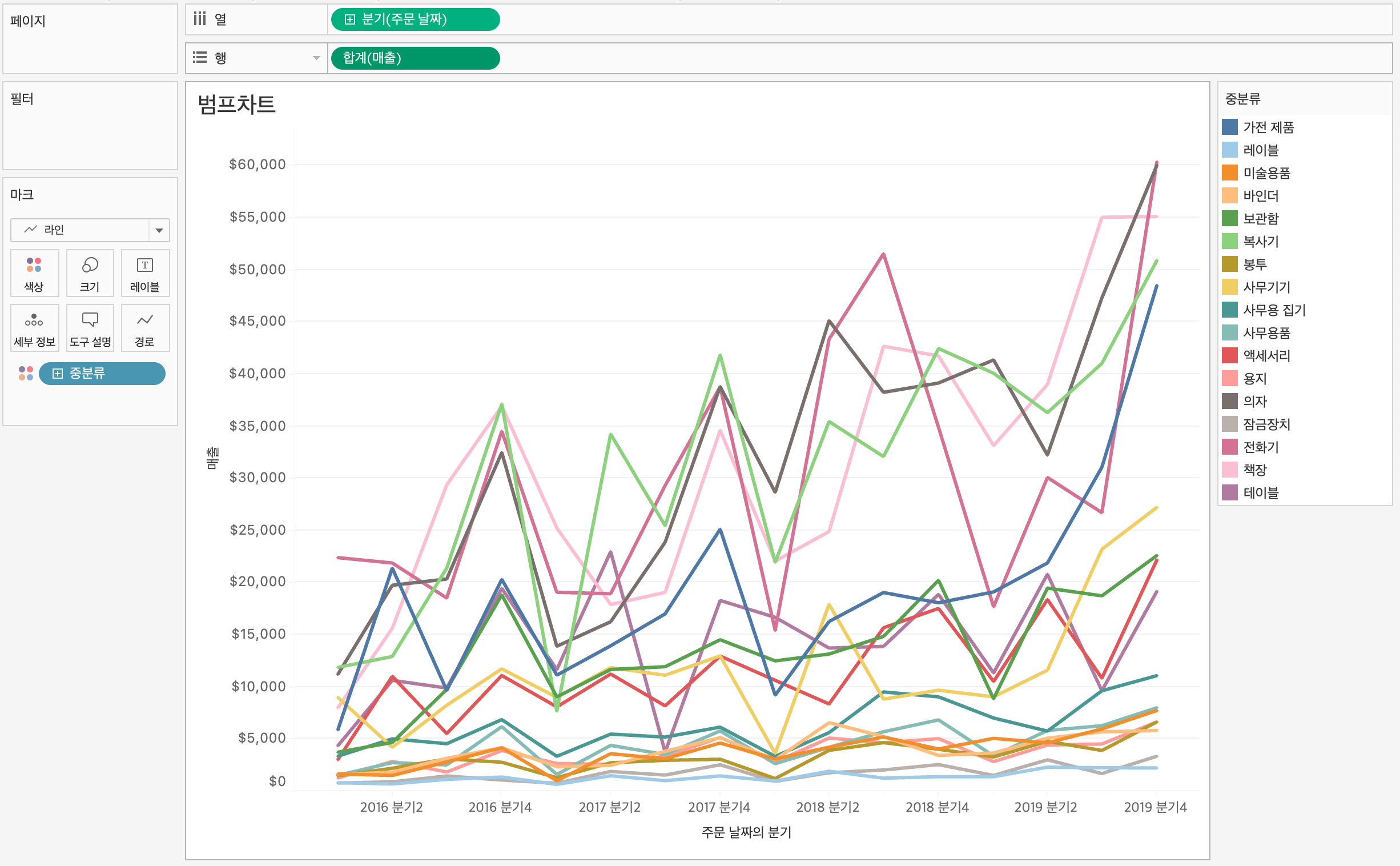

1. 분기별 제품 판매 순위를 라인 차트로 표현

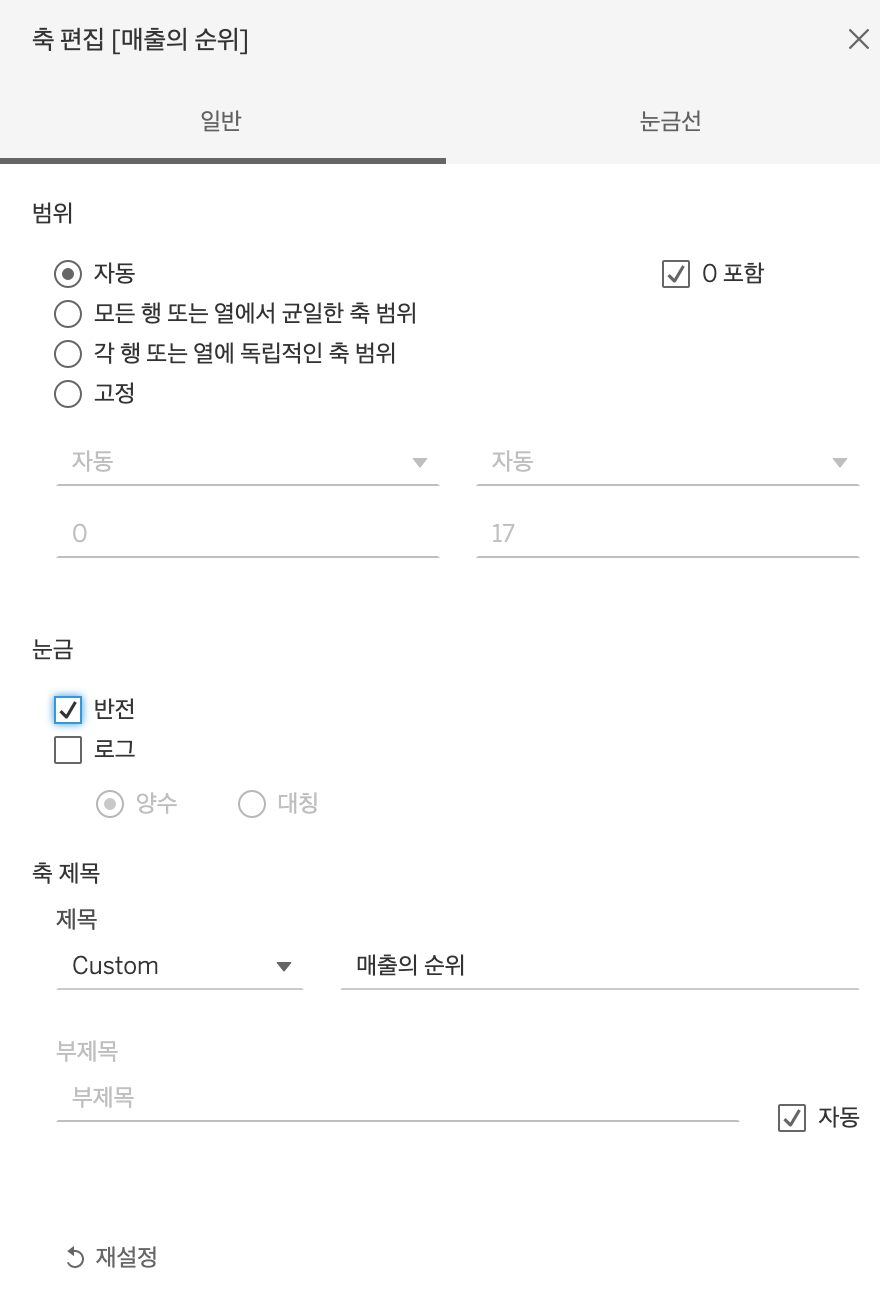

2) 퀵테이블 > 순위 / 축편집(반전) / 다음을 사용하여 계산 > 중분류

설정 과정



- 설정 후 위에서부터 순위가 설정된 것을 확인



3) 합계(매출) 복사 -> 원으로 표현

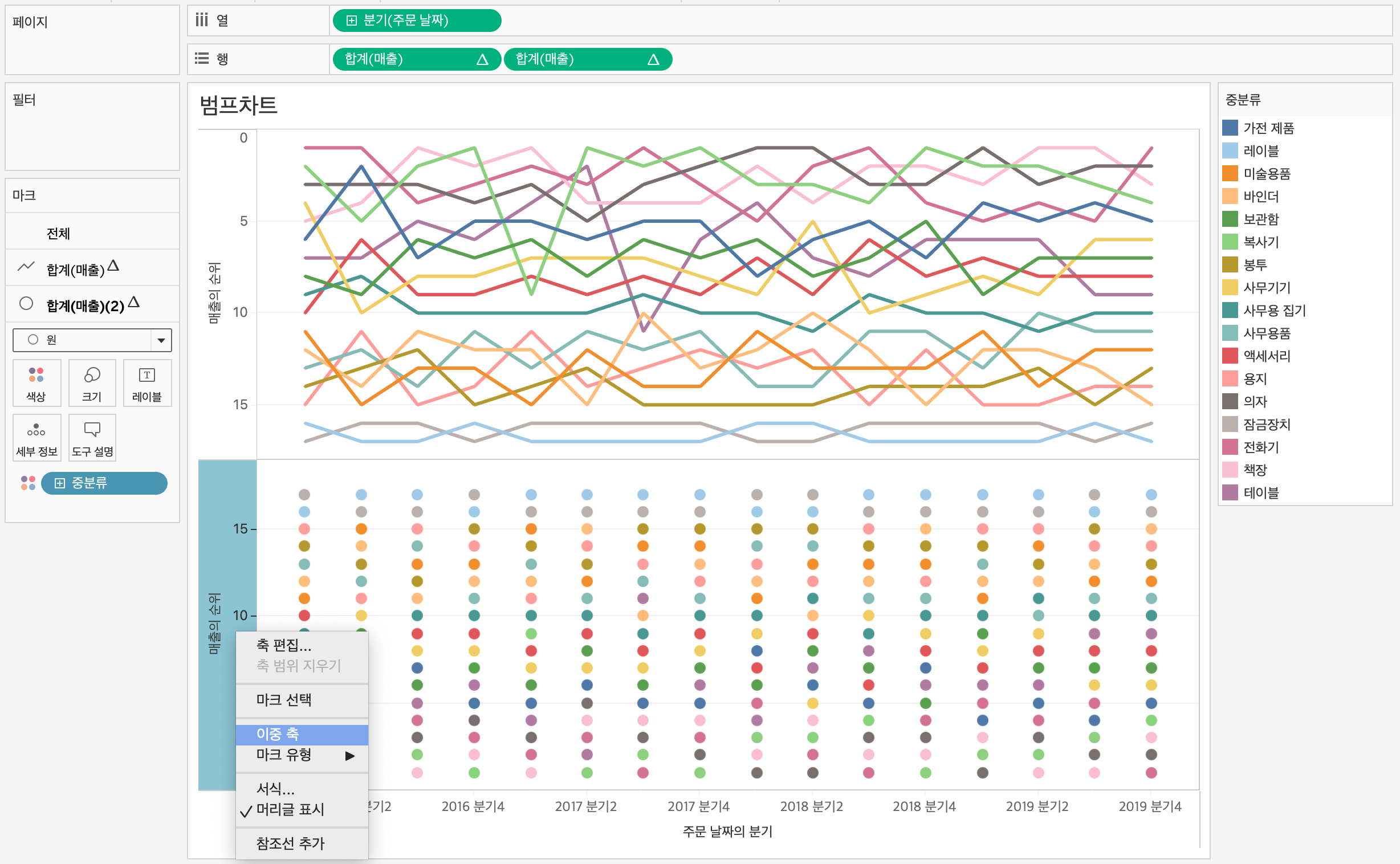

4) 이중축 설정 및 축 동기화 후 레이블 표시

---

4️⃣ 퍼널 차트

퍼널 차트는 사용자의 단계별 이탈율 혹은 전환율을 보여주는데 효과적입니다.



Q. 앱 impression(노출)부터 install(설치)까지 상황을 퍼널로 시각화해보자.



1) 열선반 : 측정값 / 행선반 : 측정값 이름 / 필터(측정값 이름) : impression, Taps, Installs



2) 열선반의 측정값을 하나 더 복사한 후에 왼쪽 뷰, 축편집 선택

축 : 반전 설정

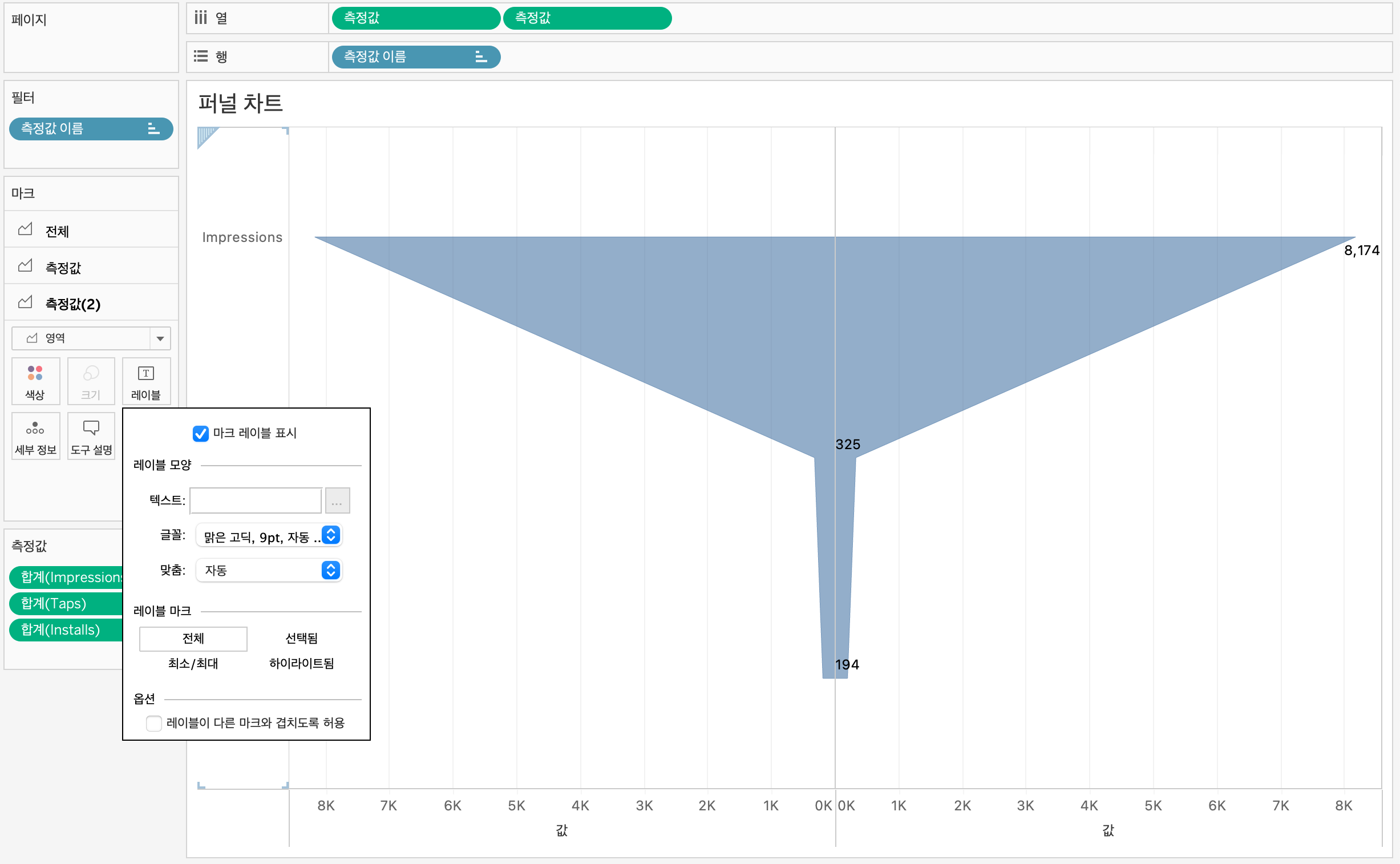

3) 오른쪽 뷰의 레이블 > 마크 레이블 표시

---



5️⃣ 간트 차트



Q. 매장별 오픈 시간과 마감 시간, 영업 시간을 한 눈에 살펴보는 시각화를 연습해보자.



1) 대화형 필터 설정

서울시 선택시 서울시에 해당하는 시군구만 보이도록 설정하기 위해서 시도/시군구 필터를 생성하고 시군구 필터에서 "관련된 값"만을 선택해준다.



2) 영업시간 계산식 생성

'hour'로 계산한 후에 24로 나누어주면 1일을 기준으로 환산된다는 의미!



3) 마크 > 크기에 합계(영업시간)



4) 레이블 > 영업시작시간, 영업종료 시간 / 마크 레이블 가운데로 정렬

정확한 날짜

레이블 : 가로(가운데), 세로(가운데) 설정

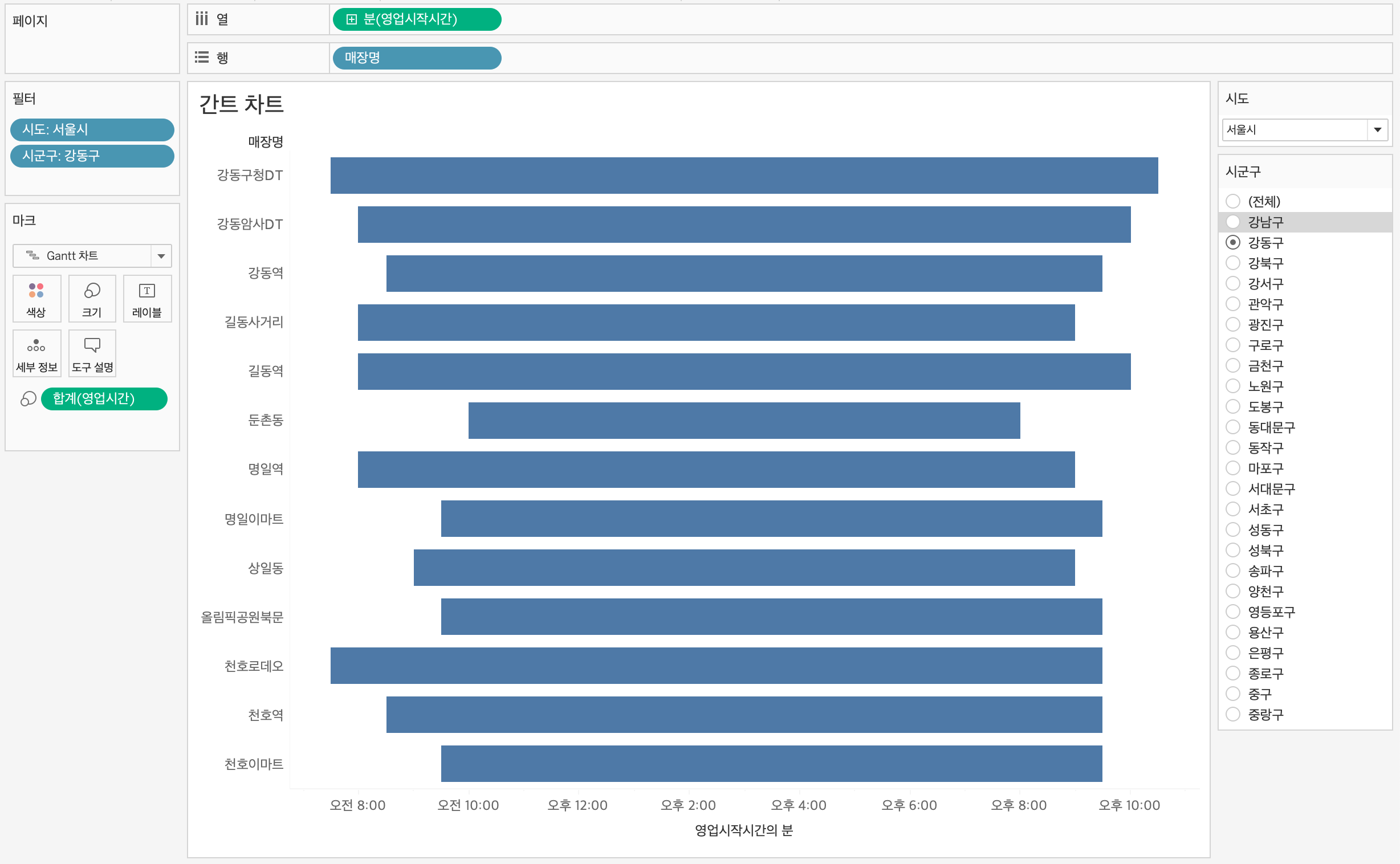

- 완성된 간트 차트
